Koordinatenübung: Inkrementale Maßangaben
Koordinatenübung: Inkrementale Maßangaben
Abschlussbedingungen
Aufgabe

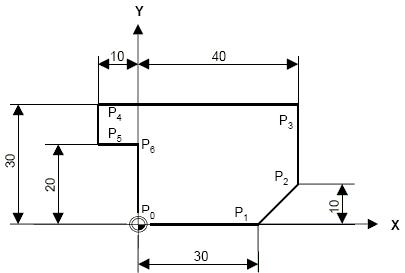

Die Werkstückkontur soll vom Punkt P0 über P1, P2......bis P6 und schließlich wiede auf Punkt P0 abgefahren werden.
Geben Sie die Koordinaten der Punkte bei inkrementaler (relativer) Maßangabe an !
Erstellen Sie in Ihrer Lösung eine Tabelle wie im Bild und tragen Sie die richtigen Koordinaten ein.
